Die Halbleiter-Produktion verlangt maximale Präzision und die nahezu völlige Abwesenheit von Partikeln in der Luft sowie im Prozesswasser. Gerade Wasser wird in großen Mengen für die zahlreichen Spülgänge gebraucht – und das in reinster Form. Denn selbst kleinste Partikel mit Größen unter 10 Nanometern können Fehler produzieren und so die wertvollen Wafer unbrauchbar machen. Um das Risiko von Fehlproduktionen zu reduzieren, wird daher das Prozesswasser permanent analysiert.

Das neue, NanoPULS genannte Analysesystem aus dem Bereich des Designs für Medizintechnik und Laborgeräte hatte Anfang Oktober seine Weltpremiere auf der Konferenz „Ultrapure Micro 2023“ im texanischen San Marcos.

Laborgeräte Design: Modulare Reinstwasser-Analyse in Echtzeit

Mobil, modular, kompakt



Waren die bisher eingesetzten Analysegeräte fest in die Leitungen eingebunden und nur in der Lage, einzelne Messkanäle zu detektieren, ist das neue Gerät erstens mobil konzipiert und kann zweitens dank des modularen Aufbaus mehrere Leitungen parallel detektieren und so Partikel aufspüren.

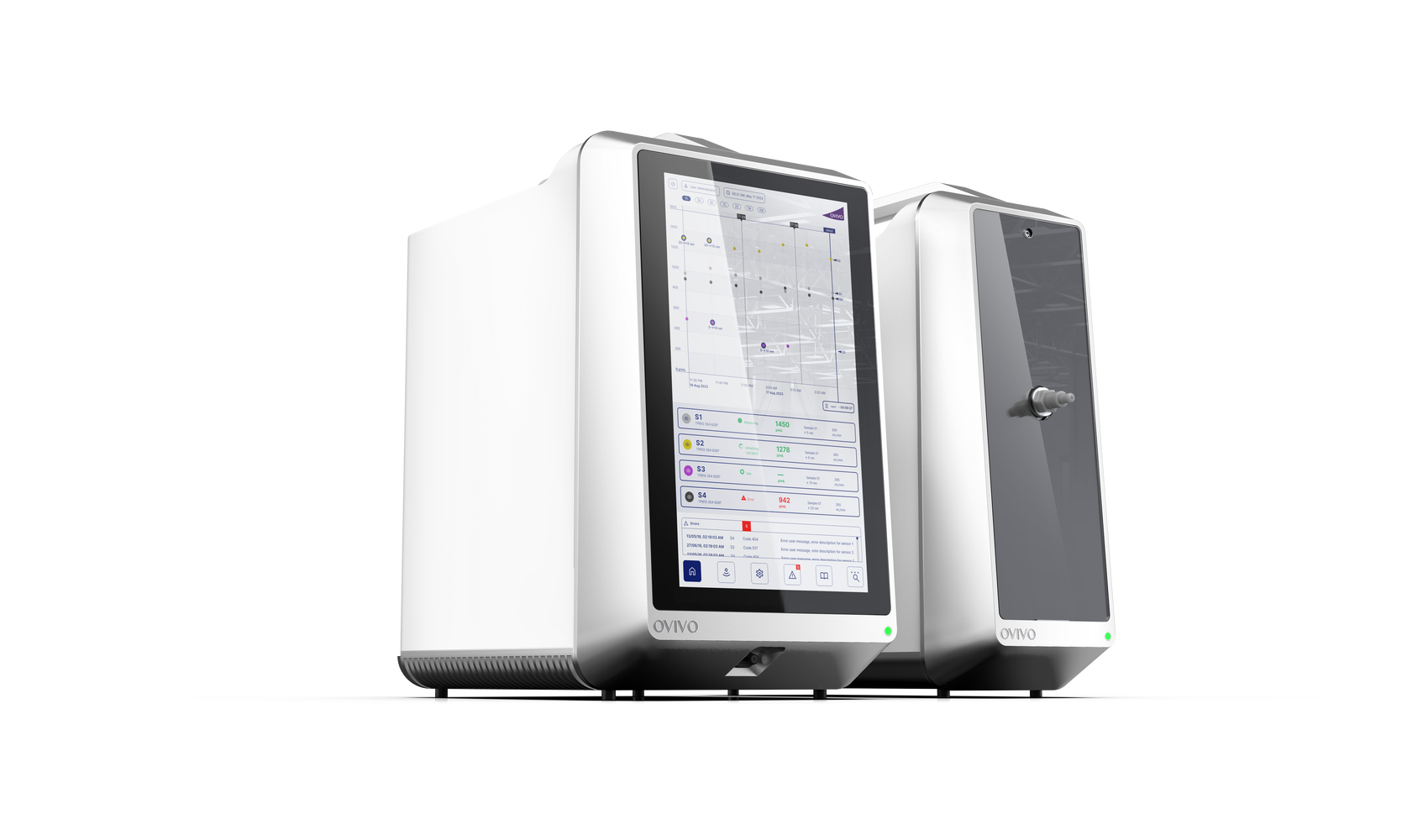

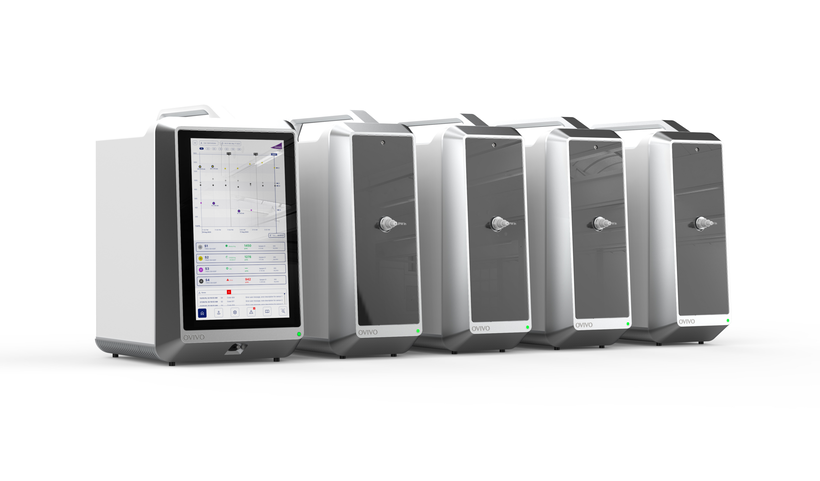

Das modulare Konzept besteht aus der Transmitter Unit genannten Rechnereinheit, an die bis zu vier der schlanken Sensor Units angeschlossen werden. Jede Sensor Unit ist auf die Erkennung von Partikeln bestimmter Größenspektren, sogenannten Channels spezialisiert, beginnend bei 5 Nanometern.

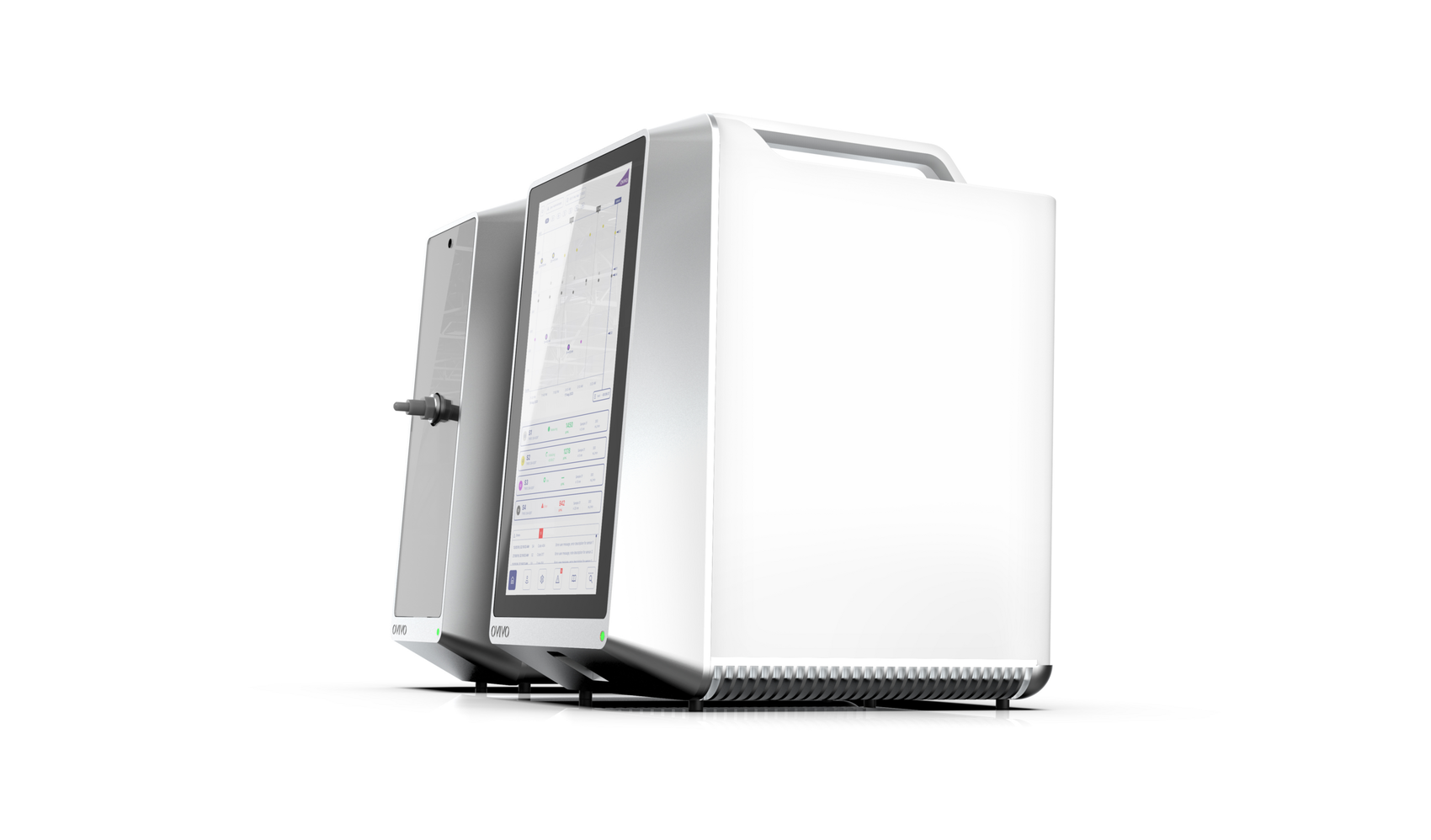

Durch diese Trennung von Auswertung und Sensorik eignet sich das System aus dem Bereich des Maschinendesigns für ganz unterschiedliche Analyseszenarien und bleibt mit 13 Kilogramm pro Unit so kompakt, dass es sich gut mobil handhaben lässt.



Herausforderung Mobilität

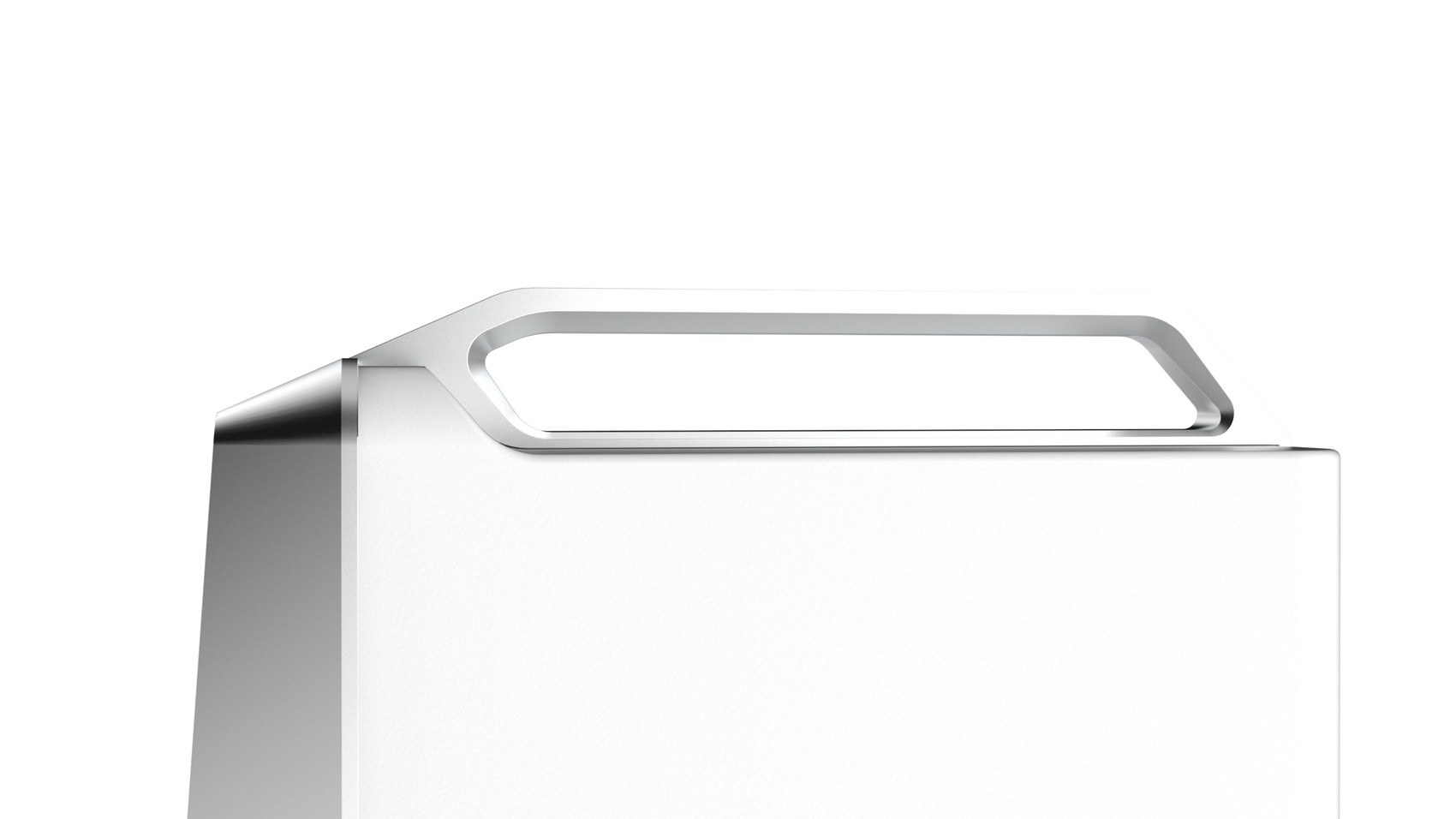

Zusammen mit den Experten des Herstellers entwickelte defortec ein Konzept, das gleich mehrere Herausforderungen löste. Neben der maximalen Abschirmung gegenüber Störfeldern, die die Exaktheit der Messungen beeinträchtigen könnten, ging es auch um die Dichtigkeit der Gehäuse, die Wärmeableitung und die Mobilität. Letzteres ließ sich durch das Modulprinzip sowie integrierte, ergonomisch gestaltete Griffe lösen.

Die Forderung, Kühlung und Dichtigkeit zu kombinieren, war eine anspruchsvolle Aufgabe. Statt über Lüftungsöffnungen wird die Prozessorwärme des Transmitters über die massive Bodenplatte passiv abgeführt – und das selbst bei erhöhten Umgebungstemperaturen von bis zu 40°C.

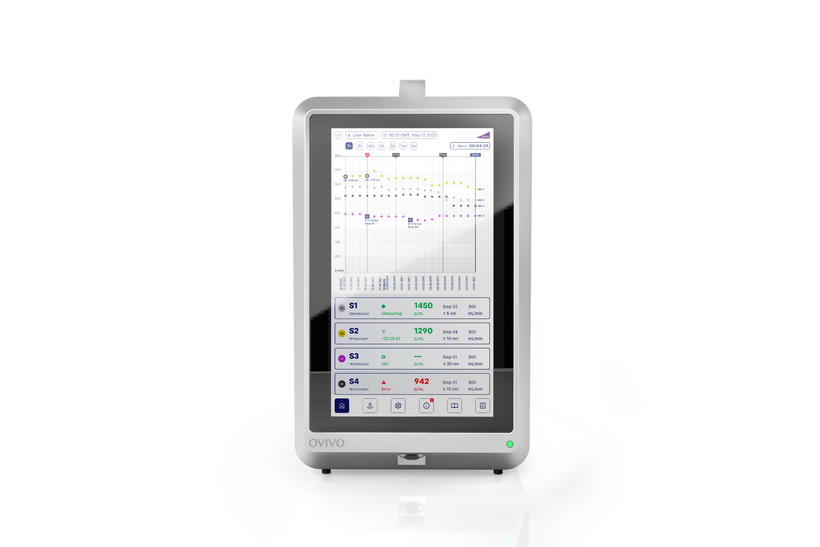

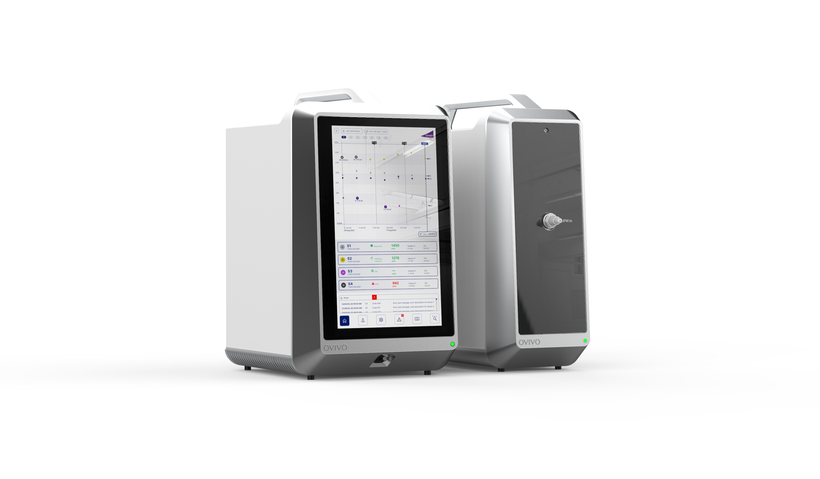

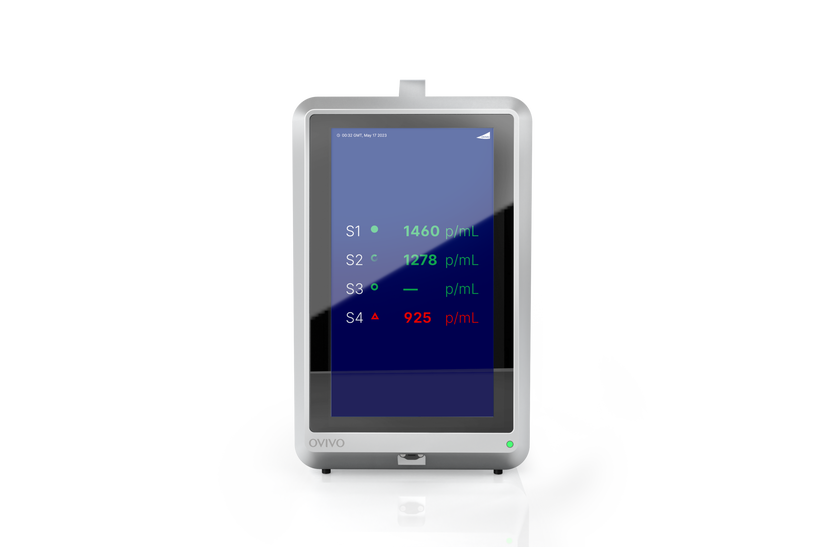

Interface Design von defortec
