SpotWatcher
Intravis

Corporate Product Design für die optische Inspektion

Nach der erfolgreichen Entwicklung Premon für die Intravis GmbH wurde im Sinne einer umfassenden Corporate Produkt Design Entwicklung der SpotWatcher als weiteres Produkt überarbeitet. Der SpotWatcher ist ein optisches Inspektionssystem für Kunststoffflaschen und Behälter, welcher mit Hilfe komplexer Kamera- und Lichtsysteme eine 100% Prüfung von Kunstsoff-Behältern „on the fly“, also während des schnellen Transportes in der Produktionslinie ermöglicht. Geprüft werden können: Gesamte Flaschengeometrie, Füllstand, Füllmedium, Farbton von Flasche und Label, Position und Art des Labels, sowie sonstige Bedruckungen. Ein ultraschnelles und sehr umfassendes Prüfsystem für die Produktion von flaschengebundenen Produkten mit einer Kapazität von bis zu 36.000 Behältern pro Stunde.

Modulares Industriedesign mit besonderen Anforderungen

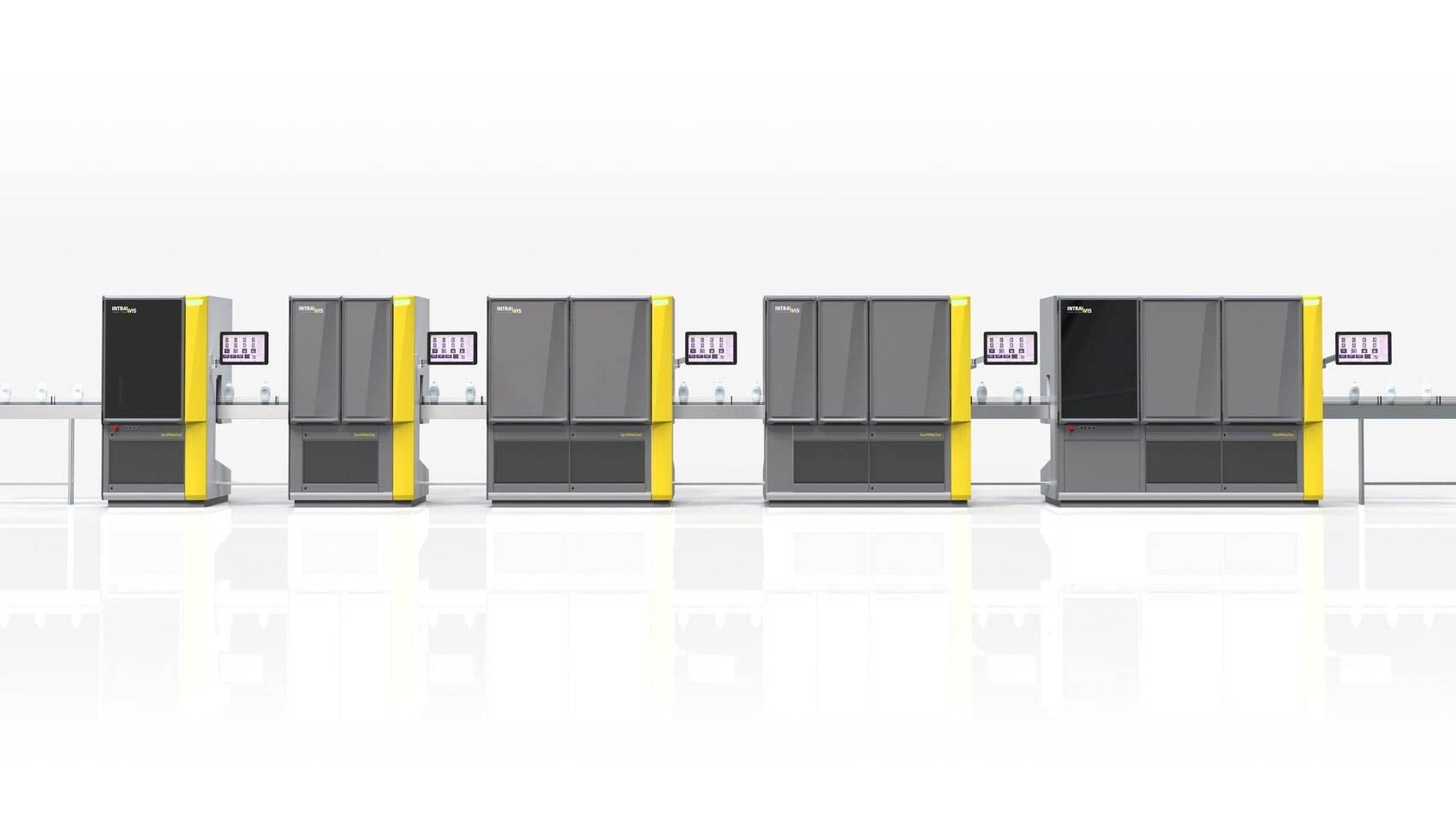

Das perfekt modularisierte Gehäusesystem wird in einigen unterschiedlichen Ausbauvarianten angeboten. Alle diese Varianten werden in einem Gehäuseraster von 500 und 800 mm Rastermaß abgebildet. Geschlossene oder transparente Fronttüren mit unsichtbar integrierten Griffen besitzen viele Gleichteile und ermöglichen so eine gute ökonomische Umsetzbarkeit. Gleichzeitig passt sich SpotWatcher sehr gut in das ganzheitliche Intravis Designsystem ein. SpotWatcher wird im gleichen System in den Varianten Basic, customized und Pharma angeboten. Ein einheitliches System das unterschiedlichste Anforderungen erfüllt und in vielfältigen Anwendungen eingesetzt werden kann.

Höchste Flexibilität in den Anwendungen durch intelligentes Industrial Design.

Herausforderung Variables Design und Design to cost

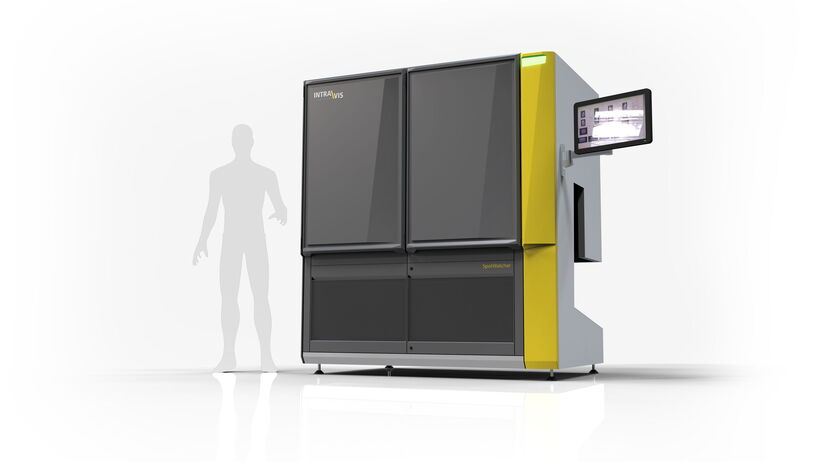

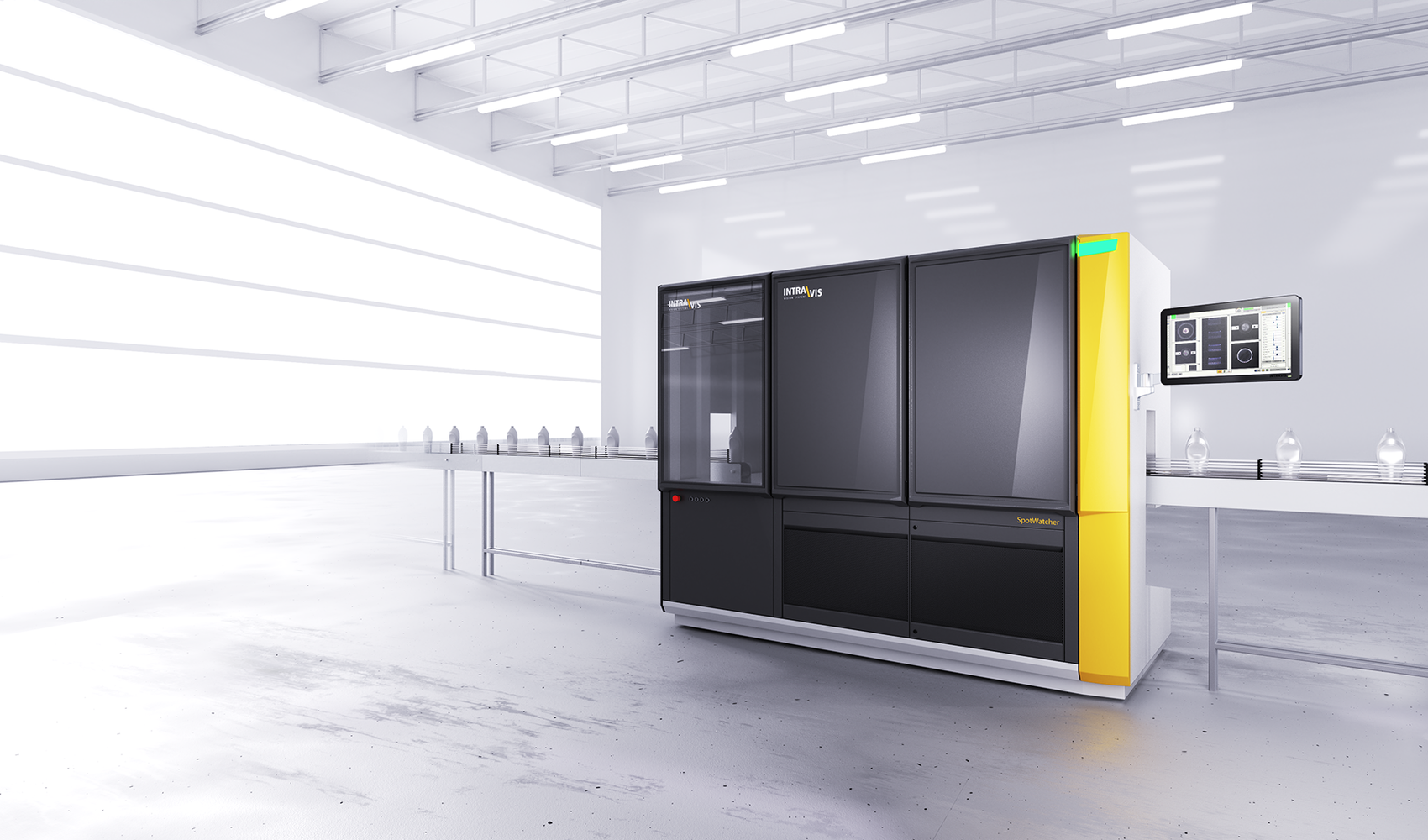

Das offene Tragrahmensystem kann jederzeit über eine vorhandene Produktionslinie geschoben werden, ohne die Linie öffnen zu müssen. Flexible positionierbare Blitzleuchten und hochauflösende Farbkameras im Inneren müssen gut zugänglich sein und auch vor Fremdlicht geschützt werden. Dennoch kann auch die Sichtkontrolle des Prozesses von außen gefordert werden. Das flexible Türsystem hat eine körperhafte Gestalt mit Intravis-typischem „Slash“ und besteht aus einem sehr formstabilen Twinsheet Kunststoff – Tiefziehteil. Diese Türelemente können im gleichen System geschlossen oder mit einem Glaseinsatz transparent ausgestattet werden. Alles im festgelegten Raster mit hoher Anzahl von Gleichteilen und damit kostengünstiger Fertigung.
